我公司成功为国内两大汽车转向系统公司提供若干套螺母螺杆滚道中径测量设备
我公司成功为国内某两大著名汽车转向系统公司提供若干套螺母螺杆滚道中径测量设备。目前均已正常交付使用,并受到了客户及北美客户一致认可。该产品在国际知名转向器供应商均有应用。
在循环球式转向系统中，转向螺杆与转向螺母钢球滚道的配合间隙是有一定要求的，一般配合间隙应不大于0.1mm。所以我们需要对转向螺杆与转向螺母钢球滚道的中径进行测量。

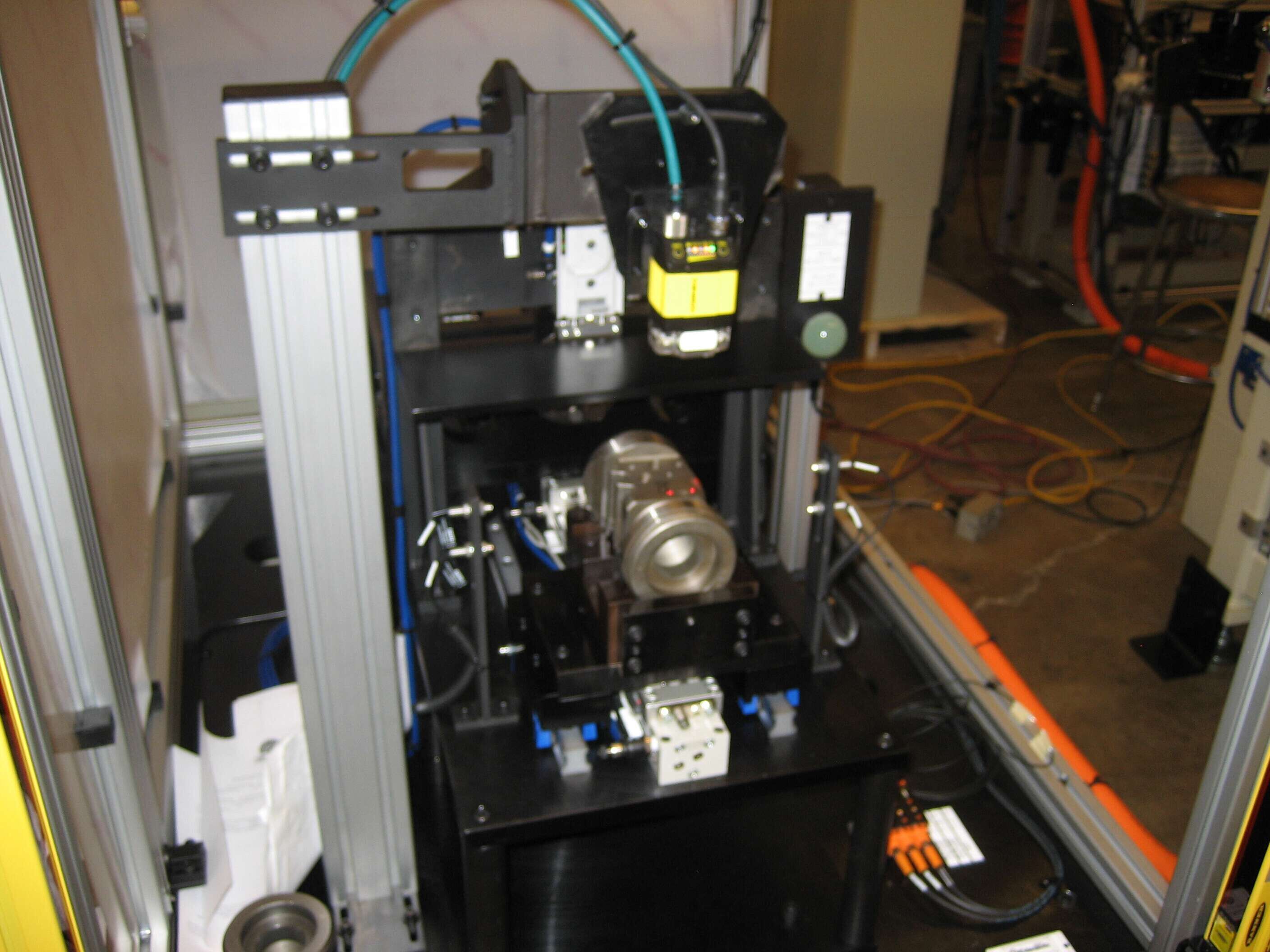

在恒温、洁净环境，零件洁净的条件下，设备对螺杆-阀组件滚道外径、螺母滚道内径进行在线对比测量，实现精确选择配对钢球，完成螺杆-阀组件、螺母装配后转动品质的控制。
设备功能：
1、测量数据能够自动分选为若干组（≥10组），每组的范围可由需方进行自由调整。
2、设备具有零件唯一的批次信息读入功能（零件批次信息为二维码）。
3、设备显示界面应即时显示零件唯一的批次信息、中径测量数值、组别，数据可以自动保存、读取。
4、设备应将螺杆-阀组件、螺母零件中径测量数据按照需方设定要求，自动显示应选择的钢球组别，并输出不同的信号，控制钢球自动选择设备（参考自动选、装钢球设备要求）。
5、自动或手动安装零件，确认零件安装到位后，按启动按钮进行自动检测。
6、设备具有防止测头受到撞击的防错保护功能。
7、中径测量数值超出上、下限范围时，仍显示测量数值，但应有声光报警，只有将不合格品放到不合格通道内，手动复位，报警才能解除。
设备指标：
1、被测要素精度0.001（测量系统的精确读数应在0.001以内）。
2、同一工件测量30次，测量系统的再现性、重复性指标R&R < 10%。
操作步骤：
1.用标定件进行标定
2.放入零件
3.二维码识别零件
4.进行测量
5.完成测量后，数据自动上传至服务器
