在这个微观与宏观交织的世界里，每一寸距离、每一个角度都蕴含着无尽的奥秘与精确之美。今天，就让我们一同了解影像仪的测量知识。
影像测量仪是利用摄像头拍摄通过光学系统放大的影像，并使用先进的影像处理算法进行边缘检测，以非接触方式测量尺寸的精密测量仪器。只需要通过显示器和鼠标操作，即可轻松完成高精度测量。
尺寸测量
图像是由像素组成的。如果把要测量的一个区间中的像素数进行计数并乘以像素的尺寸大小，那么这个区间就可以转换成长度的数值。
例如，正方形工件的一个侧面像素总数为300像素(如下图)。假设成像倍率下的像素尺寸是10μm，则工件的总长度为10μm×300像素=3000μm=3mm。
边缘检测
实际工作端面(边缘)是如何从图像中检测出来的呢?如下黑白图像为例进行说明。边缘是从任意范围进行的。在视觉上表示这个范围的东西被称为工具，为了满足工件的各种形状和测量需求，有多种工具可供选择。
高分辨力测量
使用子像素的影像处理，能提高边缘检查精度。通过确定与相邻像素数据之间的插补曲线(如下图所示)检测边缘，这样就可测量高于1个像素的分辨力。

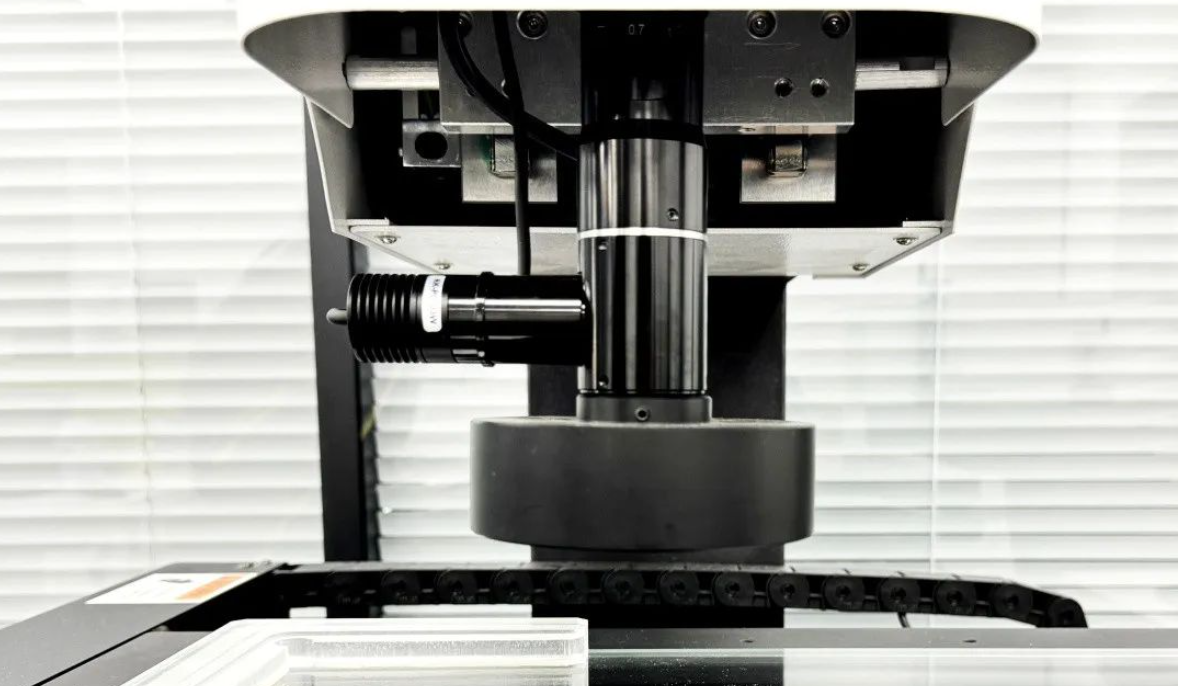

德力测控DV自动影像仪
DV 系列自动影像仪搭载 1:6.5 高分辨率光学系统，可全面确保精密工件的二维尺寸进行准确测量。
高效测量各种精密零件的轮廓和表面形状尺寸，如点、线、圆、弧、矩形、槽形、环形、开曲线、闭曲线、圆柱、圆锥、球、平面，也能测量曲线的周长、面积、直径等。
同时可以进行平行度垂直度、角度、对称度、位置度、同心度、直线度、平面度等适用于高精度产品检测。
