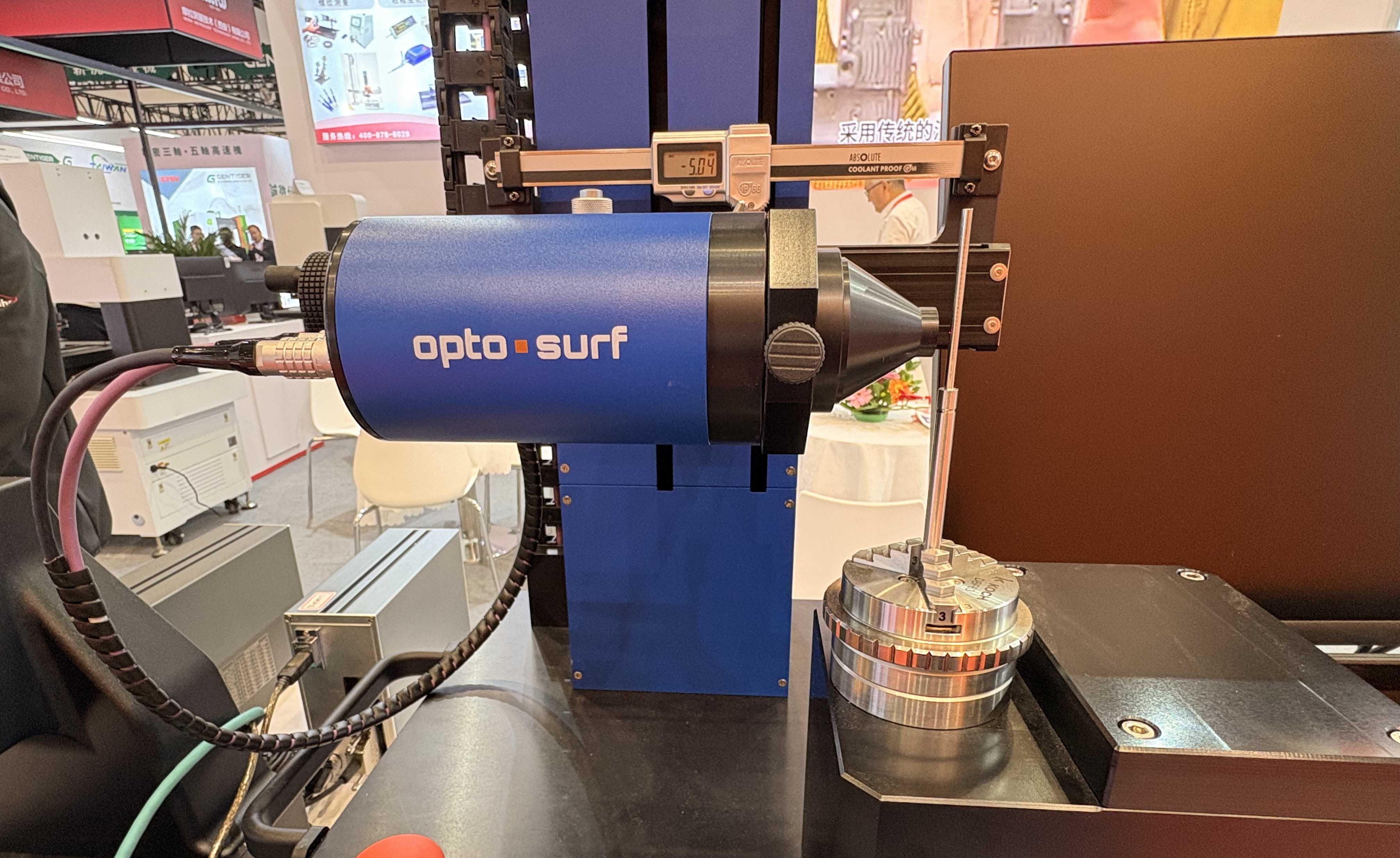

德力测控的OptoSurf散射光技术产品，依托创新技术体系，能够100%实现纳米级表面粗糙度的全检分析。该技术不仅可以对高精度加工表面进行检测，还具备评估产品表面摩擦特性的独特功能，为精密制造领域提供了可靠的表面质量检测解决方案。

德力测控的散射光技术产品广泛应用于汽车工业、机械工程、航空航天工业、医疗技术和半导体等行业。

散射光测量技术原理

散射光测量系统采用大孔径物镜配合具有离散数量的光电二极管的线形探测器，记录定义角度范围内的散射角分布。并统计由散射角分布形成的特征值（AQ和ASK），该方式优点是对距离变化不敏感（平面可达 2 mm）、测量速度快（每秒> 1000 次测量）、在生产中使用时坚固耐用，并且可以透过均匀的油膜进行测量。

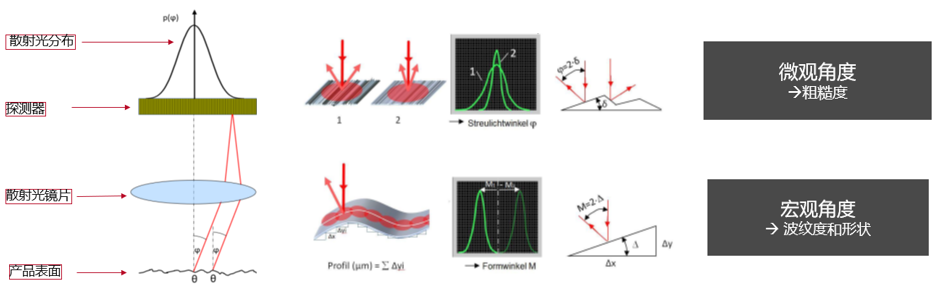

测量原理示意图

散射光测量技术介绍

散射光技术的优势

• 非接触式测量

• 纳米级高精度

• 对振动不敏感，可实现在线集成检测

• 超快速测量（56m/s )，实现超大范围全扫

测量参数

•圆度（RONt）

• 波纹度 (Wt,WDt)

• 快速傅里叶变换分析 (FFT)

• 粗糙度 Aq

解决的痛点

• 振纹

• 噪声

• 摩擦性能

• 光学效果：光泽度、反射、阴影等

应用案例

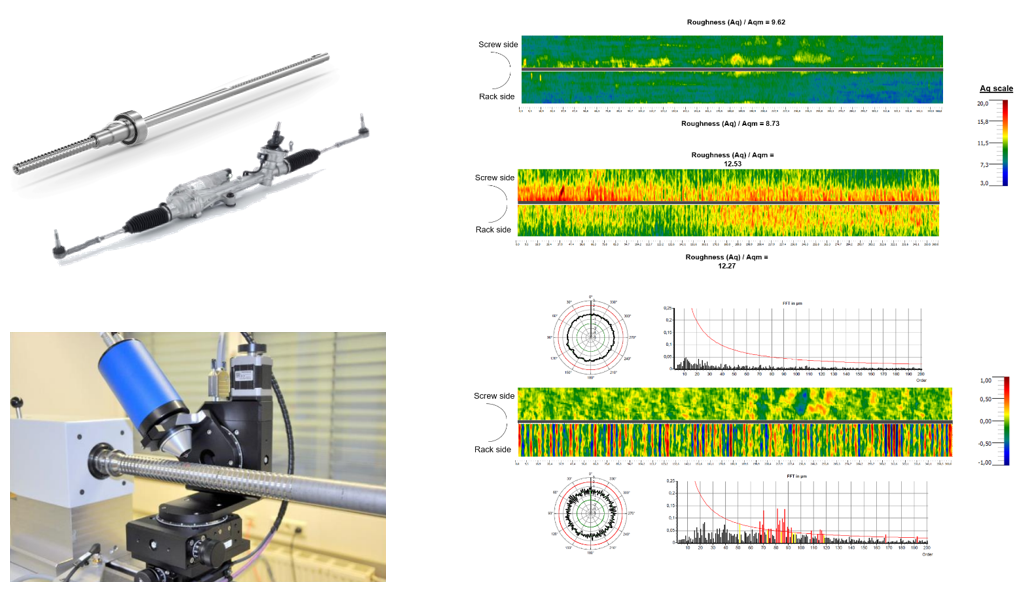

案例1：电动助力转向系统（EPS）中的滚珠丝杠全程粗糙度，圆度和FFT分析

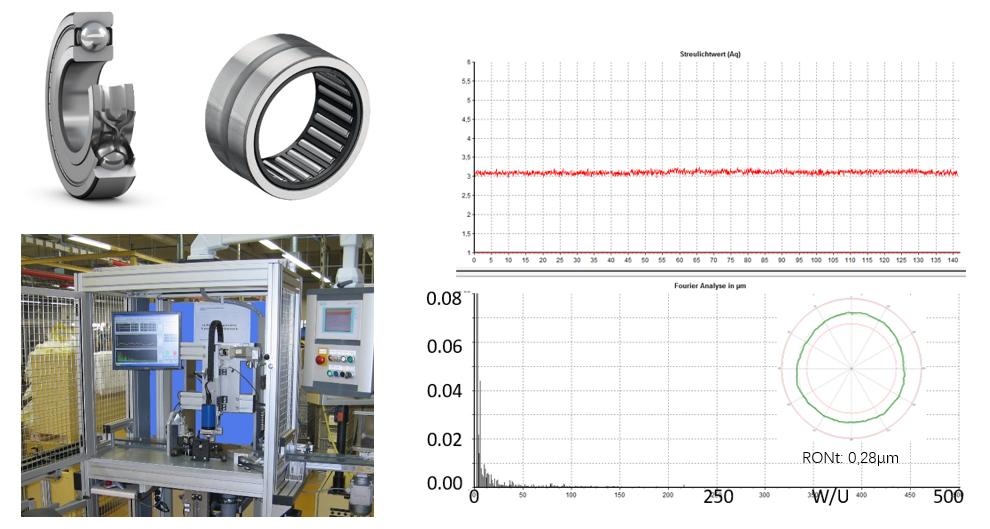

案例2：在线检测高精度轴承表面的粗糙度，圆度和波纹度

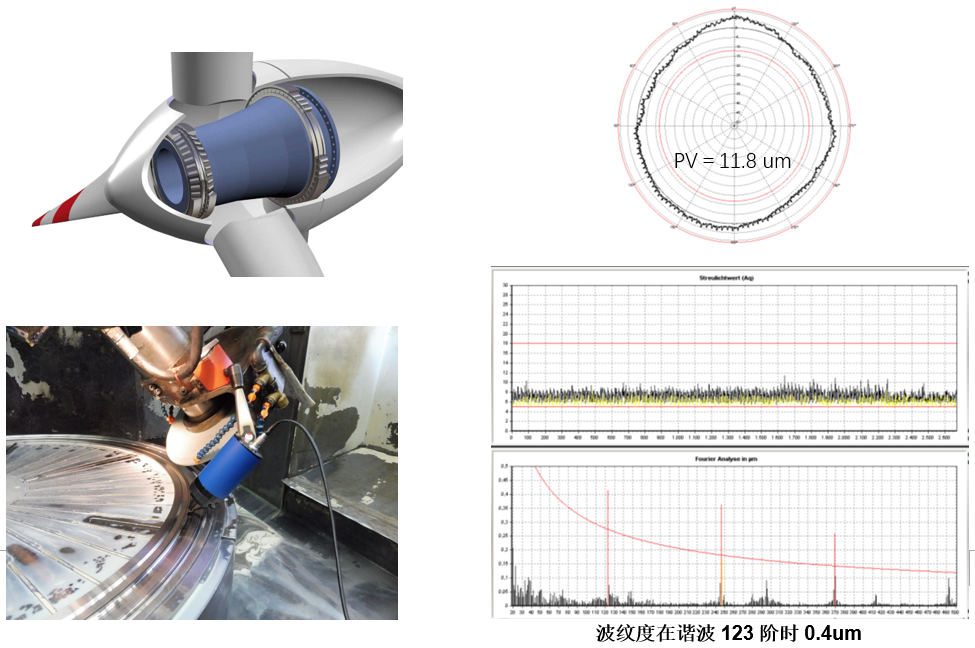

案例３：在线集成测量超大型轴承表面的粗糙度，圆度和波纹度
