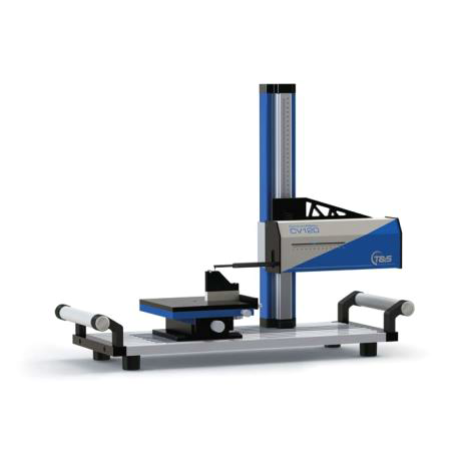

轮廓测量仪 CV
轮廓测量仪 CV
轮廓测量仪 CV

技术特点

•通过标准USB接口进行外部控制·软件控制的测量臂提升

•可软件编程自动测量

•所有轴的运动都可以自动进行

•快捷更换测量臂

•兼容Win10/64位和Win7164位系统

•每次测量结果及分析报告均自动生成

•自动测量仅需三个步骤：测量，评估，保存

•软件可以进行二次开发


  • 技术数据
  • 应用
  • 附件
  • 货运

机型

 CV-120

 CV-300

 TS/GS

 TS-X(HD)/GM-X

 TS-XL


 功能参数

 X轴量程

 120 mm

 300 mm

 300 mm

 350 mm

 360 mm


 Z轴量程

 30 mm

 100 mm

 375 mm

 280 mm

 550 mm


 测量系统

 数字

 数字

 光栅

 光栅

 光栅


 轮廓测量

 √

 √

 √

 √

 √


 双向轮廓测量

 -

 -

 ●

 √

 √


 X轴向左测量

 -

 -

 √

 √

 √


 X轴扫描

 -

 -

 -

 √

 √


 测量速度

 0.03-1.75 mm/s

 0.1-0.3 mm/s


 速度自动优化

 -

 -

 √

 √

 √


 数据处理

 数字

 导轨

 机械

 气浮轴承

 分辨率

 0.01 μm

 0.01 μm

 0.001 μm

 0.001 μm

 0.001 μm


 工作台承重

 30 Kg

 75 Kg

 35 Kg

 25 Kg(50 Kg HD)

 50/100 Kg


 数据导出

 ●

 ●

 ●

 ●

 ●


 电动Y工作台

 -

 -

 ●

 ●

 ●


 圆柱螺纹评价

 -

 -

 ●

 ●

 ●


 圆锥螺纹评价

 -

 -

 ●

 ●

 ●


 X轴误差(μm)

 ±(1.2+2Lx/25)

 ±(1.0+Lx/25)

 ±(0.75+Lx/100)

 ±(0.5+Lx/100)

 ±(0.5+Lx/100)


 Z轴误差(μm)

 ±(1.2+2Lz/25)

 ±(1.2+Lz/25)

 ±(0.75+Lz/100)

 ±(0.5+Lz/100)

 ±(0.5+Lz/100)


 轮廓软件功能

 轮廓评价

 √

 √

 √

 √

 √


 直径评价

 -

 -

 ●

 √

 √


 数控自动测量

 √

 √

 √

 √

 √


 数控自动评价

 √

 √

 √

 √

 √


 粗糙度功能

 粗糙度

 -

 -

 ●

 √

 √


 Dominant Ripple

 -

 -

 ●

 ●

 ●


 Robust Gaussian

 -

 -

 ●

 ●

 ●


 量程（Z/X）

 -

 -

 1.0/300 mm

 350/280 mm

 550/360 mm


 Ra范围

 -

 -

 ≥0.1 μm

 ≥0.05 μm

 ≥0.1 μm


 Rz范围

 -

 -

 ≥1.0 μm

 ≥0.5 μm

 ≥0.8 μm


 准确性

 -

 -

 5% MW

 5% MW

 5% MW


 测速

 -

 -

 0.1 mm/s

 0.1-0.5 mm/s

 测力

 -

 -

 7.5 mN

 备注

 √标配，●选配，-没有






 NW：标准值

 MW：测量值
