设备功能
•自动检测螺纹孔的通止及深度。通孔和盲孔均可测量。
•中径测量范围:4~20 MM
•深度测量范围:4倍大径(不超过50 MM)
•深度测量精度:0.01 MM
设备结构

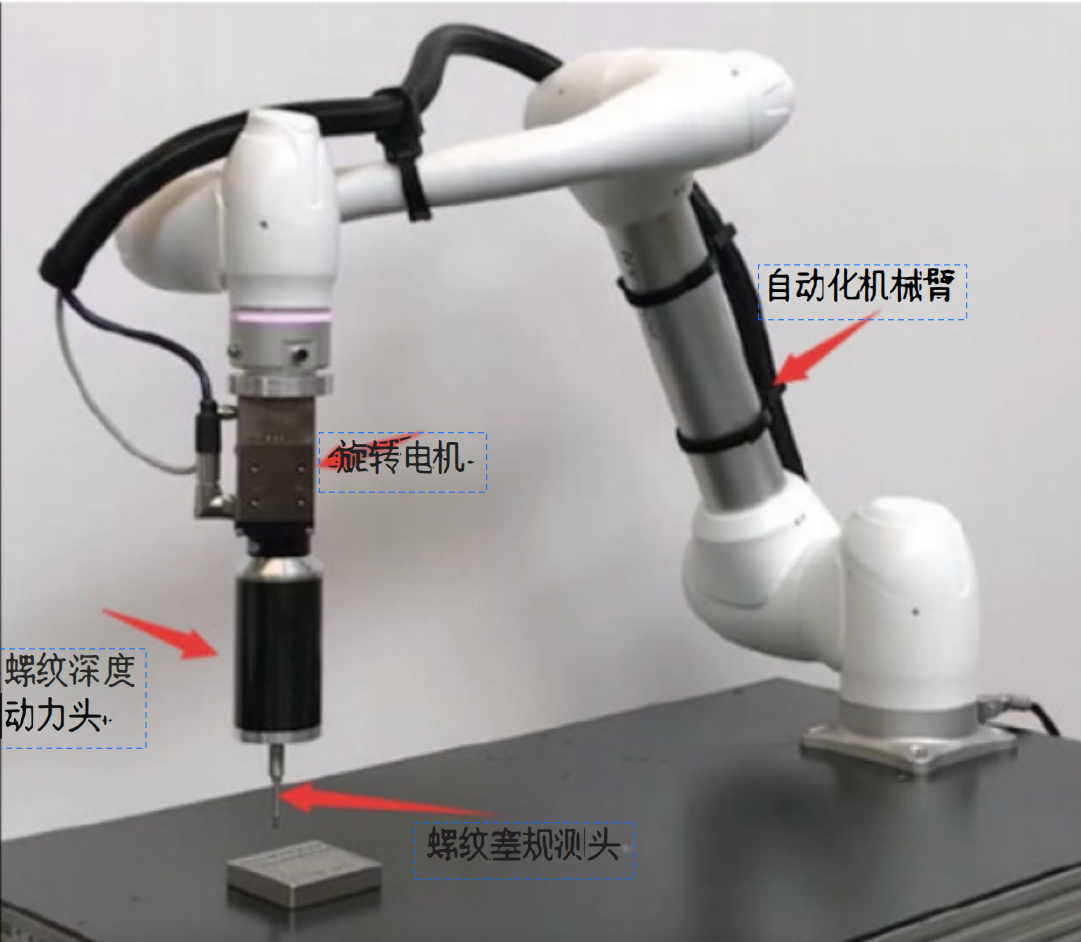

由自动化机械臂,旋转电机,螺纹深度动力头、螺纹塞规测头以及测头更换架几部分组成。
•自动化机械臂:通过对自动化机械臂进行编程,可以精确的找到螺纹孔所在位置,快速将螺纹塞规测头移动到指定位置进行测量工作;
•旋转电机:到达螺纹孔位置时,旋转电机开始转动,给螺纹测头提供相应动力,使螺纹测头能够顺利旋入螺纹孔;

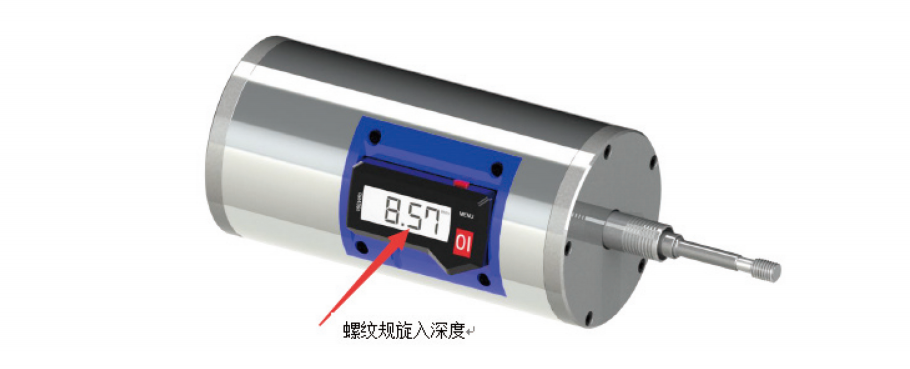

•螺纹深度动力头:用于精确控制螺纹测头的旋入深度及截止扭矩,在到达截止扭矩时,动力头受系统控制开始反转,同时将深度数据反馈至系统,用于判断螺纹孔质量情况;

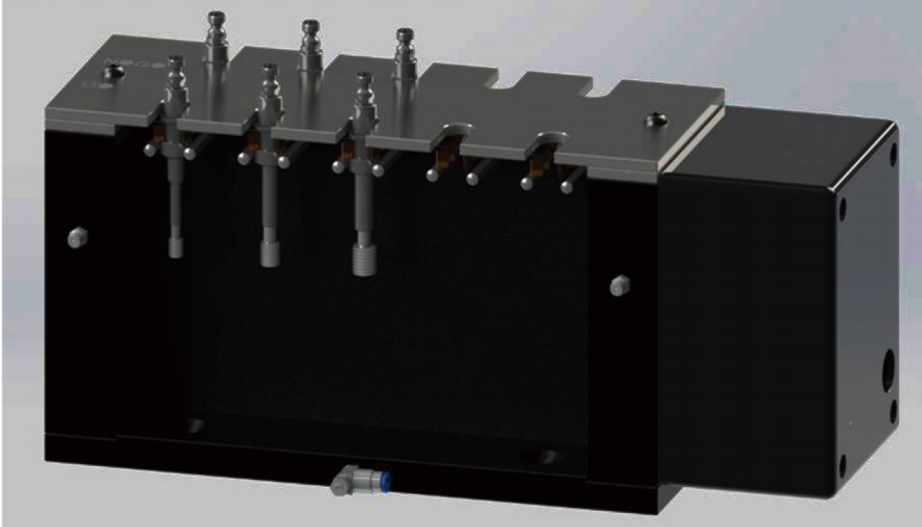

•测头更换架:可以实现不同螺纹规格的测头自动更换,避免因为人为更换错误导致零件损坏。 更换架最多支持10个螺纹测头。
